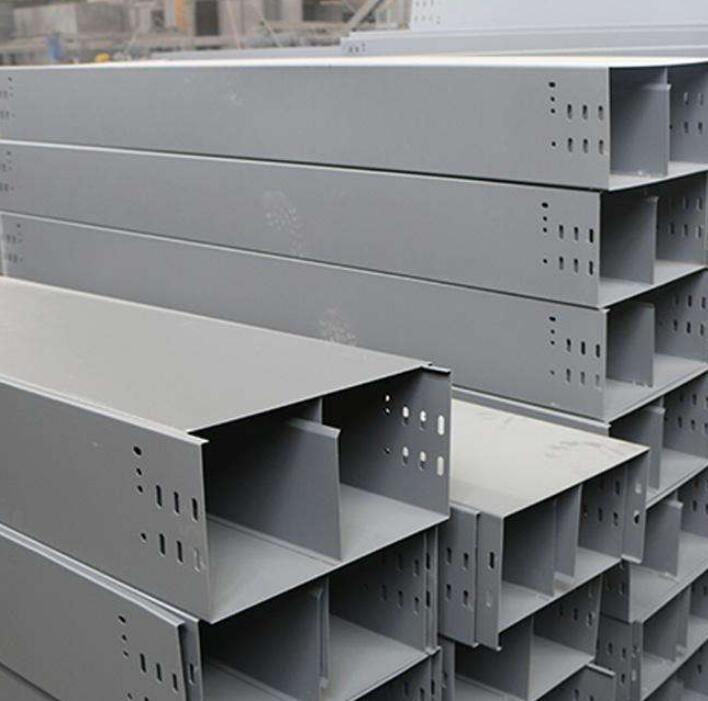

济南电缆桥架安装标准以及安装注意事项

　　一、济南电缆桥架的安装标准：

　　1.电缆桥架水平安装介绍：

　　电缆桥架应放置在顶层，弱电控制电缆次之，一般控制电缆次之，低压电力电缆和高压电力电缆依次向下放置。这种布置有利于屏蔽干扰、电力电缆冷却和施工方便。

　　2.电缆桥架的层间间距为：

　　操作电缆200毫米

　　电力电缆300毫米

　　机械化电缆敷设400毫米

　　二、济南电缆桥架安装注意事项：

　　1.电缆桥架设备的载荷和支撑间距应小于允许的载荷和支撑跨度。

　　2.在选择电缆盘的宽度时，应预留一定的备用空间，以便将来增加电缆。

　　3.当电力电缆和控制电缆很少时，可以使用电缆桥架设备，应使用隔板将电力电缆和控制电缆分开。

　　4.电缆桥架水平敷设时，桥架之间的连接接头应尽可能设置在跨度的1/4左右。水平电缆应每2米左右固定一次，直电缆应每1米或5米左右固定一次。

　　5.电缆桥架接地要牢固。例如，每隔30-50m，电缆桥架应接地一次。

　　6.济南电缆桥架设备除屏蔽安装防护罩外，还应在室外设备顶层安装防护罩，避免日晒雨淋。如果需要焊接设备，焊缝周围的焊缝厚度不得小于母材的厚度，并需对接头进行防腐处理
