山东电缆桥架的施工工艺是怎样的

1、工艺流程

          弹线定位膨胀螺栓安装立柱、吊支架和托臂安装电缆桥架接地

2、弹线定位

          根据设计图纸确定进出线、盒、箱、柜等电气器具的安装位置，从始端至终端找好水平线或垂直线，用粉线袋沿墙壁、顶棚等处，沿线路的中心线弹线；按照设计图要求及施工验收规范规定，分匀档距，并用笔标出具体位置。

3、水平桥架支、吊架、托臂的安装，竖直桥架的支架安装方法

（1）水平桥架（槽式）吊架安装



h：根据现场实际确定，a：尺寸应按照下表要求

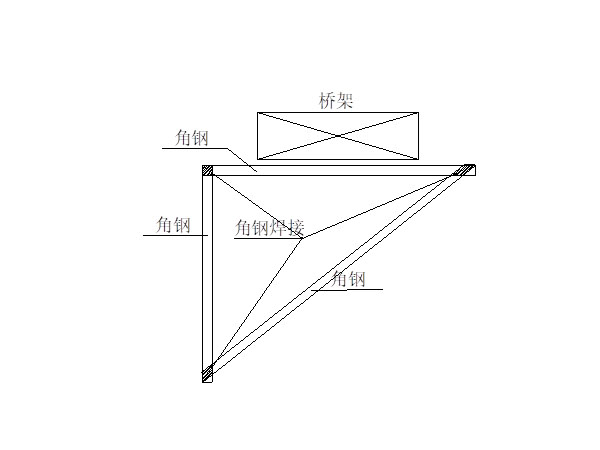

（2）水平桥架（槽式）墙、立柱支架应做成三角支撑型如下图

图中水平臂与竖直臂等长，焊接为满焊。靠墙或立柱侧应采用不少于两处膨胀螺栓固定。其各项参数应符合下表：

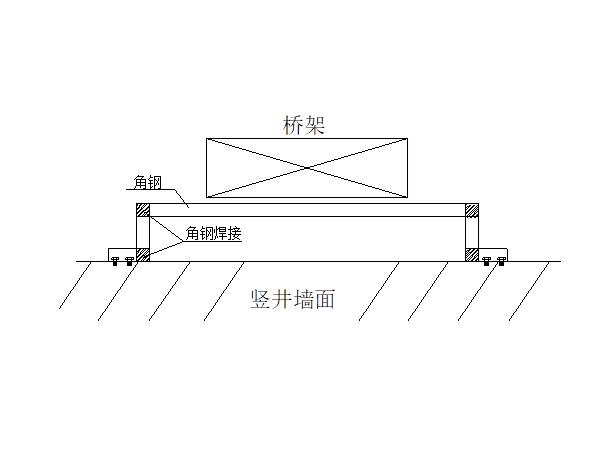

（3）竖直桥架（梯式）支架

各项参数应符合下列表格：

4、水平桥架支、吊架、托臂的安装，竖直桥架的支架安装要点

（1）立柱、吊支架和托臂所用钢材应平直，无扭曲。下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。
（2）立柱、吊支架和托臂应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷，焊后应做好防腐处理。
（3）立柱、吊支架和托臂的用料规格：严格按产品说明及桥架规格要求配置。
（4）固定支点间距一般不大于1.5m-2.0m。在进出接线盒、箱、柜、转角、转弯和变形缝两端及丁字接头的三端500mm以内应设置固定支持点。
（5）立柱、吊支架和托臂距离上层楼板不应小于150mm-200mm，距地面高度不应低于100mm-150mm。
